Kako izračunati silu energetskog hidrauličkog cilindra?
Kao dobavljač energetskih hidrauličnih cilindara, susreo sam se sa brojnim upitima u vezi s proračunom sile koju vrše ove bitne komponente. Energetski hidraulični cilindri igraju ključnu ulogu u različitim industrijama, uključujući solarnu energiju, energiju vjetra i istraživanje plina i nafte. U ovom postu na blogu ući ću u proces izračunavanja sile energetskog hidrauličkog cilindra, pružajući vam sveobuhvatno razumijevanje osnovnih principa.
Razumijevanje osnova hidrauličnih cilindara
Prije nego što uđemo u proračune, prvo razumimo osnovne komponente i rad hidrauličkog cilindra. Hidraulični cilindar se sastoji od cijevi cilindra, klipa, klipnjače i završnih kapica. Cilindar je šuplja cijev u kojoj se klip kreće naprijed-natrag. Klip dijeli cilindar na dvije komore: stranu šipke i stranu poklopca. Klipnjača se proteže od klipa kroz jednu od krajnjih kapica, omogućavajući cilindru da prenese silu na teret.
Hidraulički cilindri rade na osnovu Pascalovog principa, koji kaže da se pritisak primijenjen na zatvorenu tekućinu prenosi nesmanjen u svim smjerovima. U hidrauličnom cilindru, hidraulični fluid pod pritiskom se pumpa u jednu od komora, stvarajući silu na klipu. Ova sila se zatim prenosi na opterećenje kroz klipnjaču.
Formula za izračunavanje sile hidrauličkog cilindra
Sila koju djeluje hidraulični cilindar može se izračunati pomoću sljedeće formule:
[ F = P \ puta A ]
gdje:
- (F) je sila koju djeluje cilindar (u Njutnima, N)
- ( P ) je pritisak hidrauličke tekućine (u Pascalima, Pa)
- (A) je efektivna površina klipa (u kvadratnim metrima, (m^2))
Efektivna površina klipa zavisi od toga da li se sila izračunava na strani poklopca ili na strani šipke cilindra.
Proračun bočne sile poklopca
Efektivna površina klipa na strani poklopca (( A_{cap} )) se izračunava pomoću formule za površinu kruga:
[ A_{cap} = \frac{\pi \times D^2}{4} ]
gdje:
- (D) je prečnik klipa (u metrima, m)
Sila na strani poklopca (( F_{cap} )) se zatim izračunava množenjem pritiska (( P )) efektivnom površinom klipa na strani poklopca (( A_{cap} )):
[ F_{cap} = P \times A_{cap} = P \times \frac{\pi \times D^2}{4} ]
Proračun sile bočne šipke
Na strani šipke, efektivna površina klipa (( A_{rod} )) je smanjena za površinu klipnjače. Formula za efektivnu površinu klipa na strani šipke je:
[ A_{štap} = \frac{\pi \puta (D^2 - d^2)}{4} ]
gdje:
- (D) je prečnik klipa (u metrima, m)
- (d) je prečnik klipnjače (u metrima, m)
Sila na strani štapa (( F_{rod} )) se izračunava množenjem pritiska (( P )) efektivnom površinom klipa na strani štapa (( A_{rod} )):
[ F_{štap} = P \puta A_{šip} = P \puta \frac{\pi \puta (D^2 - d^2)}{4} ]
Primjer izračuna
Razmotrimo primjer kako bismo ilustrirali kako izračunati silu energetskog hidrauličkog cilindra. Pretpostavimo da imamo hidraulički cilindar sa sljedećim specifikacijama:
- Prečnik klipa ((D)): 0,1 m
- Prečnik klipnjače ((d)): 0,05 m
- Pritisak hidrauličnog fluida ((P)): 20.000.000 Pa (20 MPa)
Proračun bočne sile poklopca
Prvo izračunavamo efektivnu površinu klipa na strani poklopca:
[ A_{cap} = \frac{\pi \times D^2}{4} = \frac{\pi \times (0.1)^2}{4} \približno 0,00785 m^2 ]
Zatim izračunavamo silu na strani poklopca:
[ F_{cap} = P \ puta A_ {cap} = 20.000.000 \ puta 0.00785 = 157.000 N ]
Proračun sile bočne šipke
Zatim izračunavamo efektivnu površinu klipa na strani šipke:
[ A_{štap} = \frac{\pi \times (D^2 - d^2)}{4} = \frac{\pi \times ((0.1)^2 - (0.05)^2)}{4} \približno 0.00589 m^2 ]
Zatim izračunavamo silu na strani štapa:
[ F_{šip} = P \puta A_{šip} = 20.000.000 \puta 0.00589 = 117.800 N]
Razmatranja u stvarnim - svjetskim aplikacijama
U stvarnom svijetu, nekoliko faktora može utjecati na stvarnu silu koju djeluje hidraulični cilindar. To uključuje:
- Trenje: Trenje između klipa i cijevi cilindra, kao i između klipnjače i zaptivki, može smanjiti efektivnu silu koja se prenosi na opterećenje.
- Curenje: Curenje hidrauličke tekućine može uzrokovati gubitak tlaka, što rezultira smanjenjem sile koju djeluje cilindar.
- Dynamic Effects: U aplikacijama gdje se cilindar brzo kreće, dinamički efekti kao što su inercija i ubrzanje mogu utjecati na proračun sile.
Primjena energetskih hidrauličnih cilindara

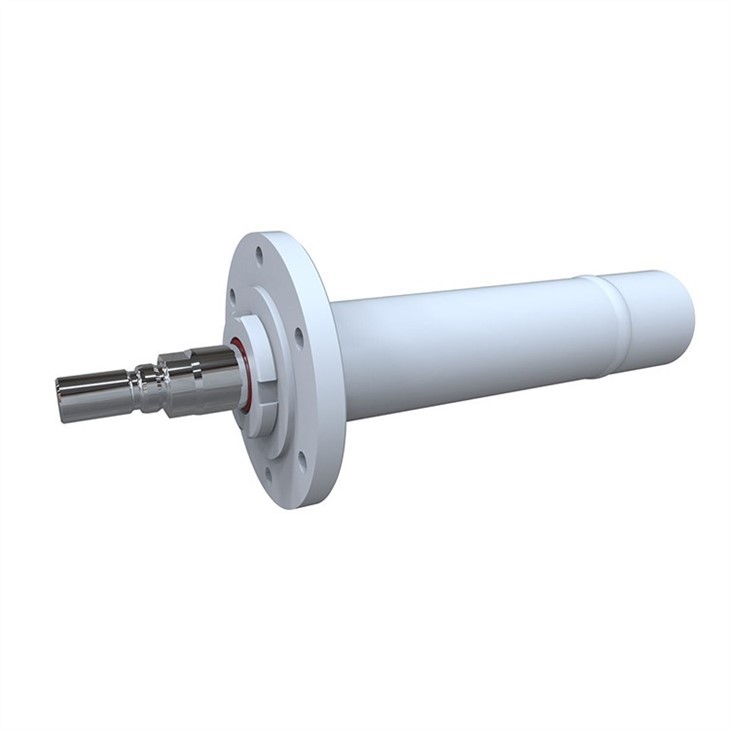

Energetski hidraulični cilindri se koriste u širokom spektru primjena. Na primjer, u industriji solarne energije,Solarni cilindarKoriste se za podešavanje ugla solarnih panela, osiguravajući maksimalno izlaganje sunčevoj svjetlosti. U sektoru energije vjetra,Hidraulični cilindri energije vjetrakoriste se za kontrolu nagiba i skretanje vjetroturbina. U istraživanju i bušenju gasa i nafte,Cilindar za istraživanje i bušenje plina i naftekoriste se za razne operacije kao što su podizanje teške opreme i upravljanje alatima za bušenje.
Zaključak
Proračun sile energetskog hidrauličkog cilindra je osnovni aspekt projektiranja i odabira pravog cilindra za određenu primjenu. Razumijevanjem osnovnih principa i korištenjem odgovarajućih formula, možete precizno odrediti zahtjeve sile za vaš projekat. Kao dobavljač energetskih hidrauličnih cilindara, posvećeni smo pružanju visokokvalitetnih proizvoda koji zadovoljavaju različite potrebe naših kupaca. Ako imate bilo kakvih pitanja u vezi s proračunom sile hidrauličkog cilindra ili vam je potrebna pomoć u odabiru pravog cilindra za vašu primjenu, slobodno nas kontaktirajte za daljnju raspravu i potencijalne mogućnosti nabavke.
